DR1102S
Описание

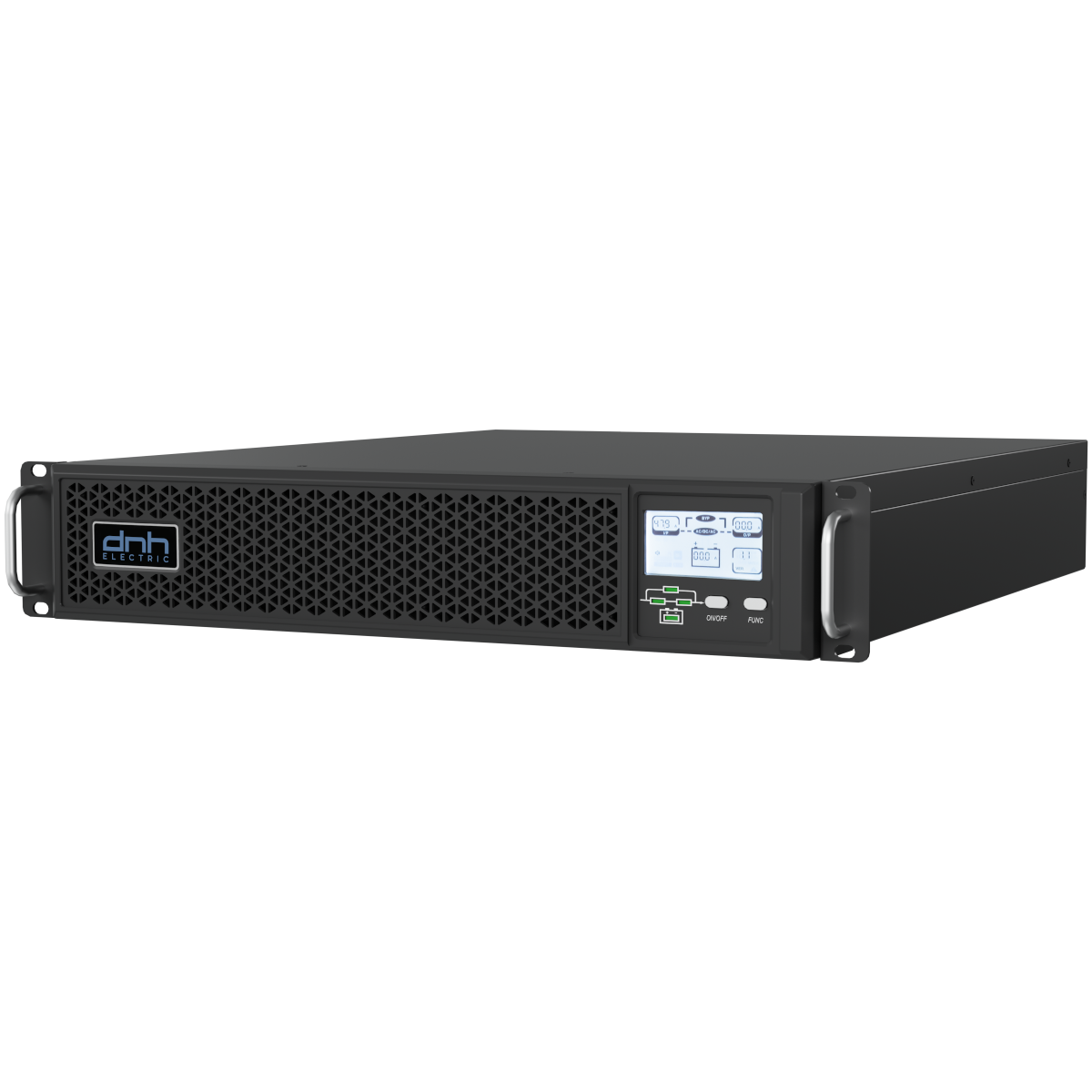

Онлайн ИБП двойного преобразования мощностью 2 кВА/кВт, универсальный корпус Rack Tower позволяет установить ИБП в стойку или на пол, высота в стойке 2U. Благодаря использованию архитектуры двойного преобразования ИБП обеспечивает полную защиту от всех регулярных проблем в электросети.
Основные преимущества
- Двойное преобразование
- Высокая энергетическая эффективность. КПД в онлайн режиме 95%
- Широкий диапазон входного напряжения 110-288В при нагрузке 80%
- Коэффициент выходной мощности PF=1
- Универсальный форм-фактор Rack-Tower
- Замена АКБ в "горячем" режиме
- Возможность масштабирования времени автономии с помощью батарейных модулей
- Специальные модели с увеличенным током заряда до 12А
- Интеллектуальный трехступенчатый режим зарядки для увеличения срока службы аккумуляторов
- ECO режим;
- Холодный старт - включение ИБП при отсутствии электропитания
- Автоматическое включение при восстановлении электросети;
- Возможность изменения тока заряда на ЖК-дисплее
- Стандартные коммуникационные интерфейсы: RS-232, USB, внутренний слот для установки карты SNMP или сухие контакты
- Работа с ДГУ
- Информативный ЖК-дисплей с дополнительной светодиодной индикацией.
Области применения
- Серверное оборудование начального уровня
- Коммутаторы, маршрутизаторы, устройства VoIP
- Системы хранения данных
- Системы видеонаблюдения, cистемы контроля доступа
- Системы АСУТП
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование модели | DR1102S | |
| Полная мощность | 2 кВА | |
| Активная мощность | 2 кВт (1.8 кВт при 200/208 В) | |
| Фазы на входе | 1 фаза | |
| Фазы на выходе | 1 фаза | |
| Форм-фактор | Rack Tower | |
| Топология | On-line | |
| ВХОДНЫЕ ПАРАМЕТРЫ | ||
| Номинальное входное напряжение | 200 / 208 / 220 / 230 / 240 В | |
| Номинальная входная частота | 50 Гц или 60 Гц | |
| Диапазон напряжений | 110 В ~ 300 В | |
| Диапазон входной частоты | 40 Гц ~ 70 Гц | |
| Входной коэффициент мощности | > 0,99 | |
| Номинальный ток | 9.7 А | |
| Тип входного соединения | IEC C20 | |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||
| Номинальное выходное напряжение | 200 / 208 / 220 / 230 / 240 В | |
| Номинальное выходная частота, Гц | 50 Гц или 60 Гц | |
| Точность выходного напряжения | ± 1,0 % | |
| Искажения выходного напряжения (линейная нагрузка) | <2% | |
| Искажения выходного напряжения (нелинейная нагрузка) | <5% | |
| Выходная частота (режим работы от АКБ), Гц | 50/60 ±0.1% | |
| Выходной коэффициент мощности (PF) | 1 (0.9 при 200/208 В) | |
| Крест-фактор | 3:1 | |
| Перегрузочная способность при работе от электросети | 102 ~ 110% - 30 мин; 110 ~ 125% - 10 мин; 125 ~ 150% - 30 сек | |
| Перегрузочная способность при работе от АКБ | 102%~110%: 1 мин; 110%~125%: 10 сек; 125%~150% - 5 сек | |
| Перегрузочная способность при работе на байпасе | <130 – длительное время; 130% ~ 150% - 10 мин; 150% ~ <180% - 5сек | |
| КПД в режиме работы от электросети | 95% при нагрузке 100% | |
| КПД в экономичном режиме | 98% | |
| КПД в режиме работы от батарей | 91.5% при нагрузке 100% | |
| Тип выходного соединения | 8xIEC C13 и 2xIEC C19 | |
| ХАРАКТЕРИСТИКИ ВСТРОЕННЫХ АКБ | ||
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки | |
| Количество АКБ | 6 шт | |
| Емкость АКБ | 9 Ач | |
| Напряжение на шине постоянного тока | 72 В (DC) | |
| Время перезаряда | 8 часов до 90% емкости | |
| Режим заряда | Трехступенчатый интеллектуальный заряд | |
| Ток заряда | 1-12 А | |
| Время переключения на батареи | 0 мс | |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания | |
| КОММУНИКАЦИИ И ИНТЕРФЕЙСЫ | ||
| Интерфейсные порты | RS232, USB | |
| Внутренний слот для карты управления | Слот для карт SNMP или "сухие" контакты | |
| Аварийное отключение (EPO) | Есть | |
| ЖК-дисплей и индикация | Цифровой ЖК-дисплей и светодиодная индикация | |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП | |
| РАБОЧИЕ УСЛОВИЯ | ||
| Температура эксплуатации | 0 °С ~ 40 °С | |
| Относительная влажность при эксплуатации | 0 % ~ 95 % | |
| Высота над уровнем моря | 0 ~ 1000 метров | |
| Температура хранения | - 20 °С ~ 70 °С | |
| Класс защиты | IP20 | |
| Тепловыделение в режиме работы от электросети | 321 BTU/час | |
| Тепловыделение в режиме работы от батарей | 430 BTU/час | |
| Уровень шума | <50дБ нагрузка <60%, <55дБ нагрузка >60% | |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
| Размер (ШхГхВ) | 440х598х86 мм | |
| Размер упаковки (ШхГхВ) | 580х720х220 мм | |
| Вес нетто | 24,6 кг | |
| Вес брутто | 27,6 кг |
