DT1102L
Описание

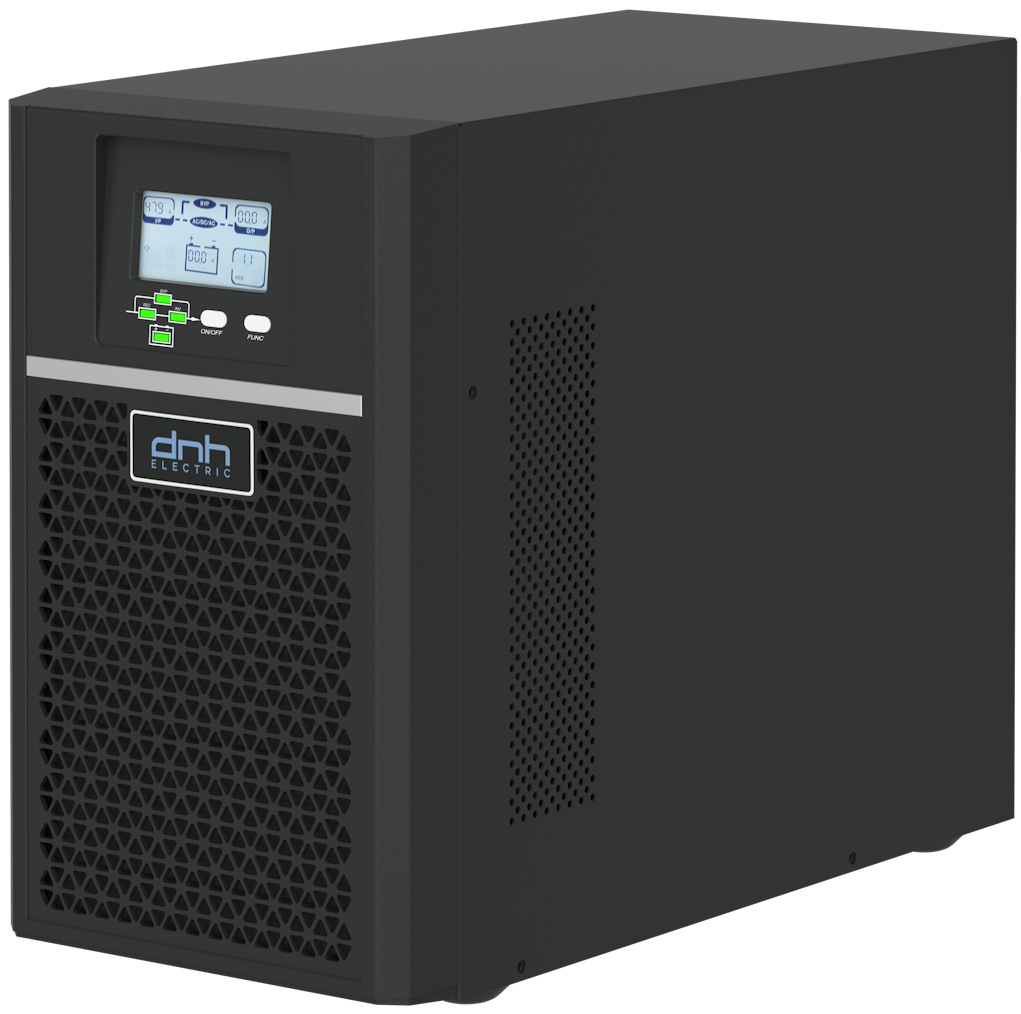

Онлайн ИБП двойного преобразования мощностью 2 кВА/кВт, напольного исполнения. Благодаря использованию архитектуры двойного преобразования ИБП обеспечивает полную защиту от всех регулярных проблем в электросети.
Длительная автономная работа нагрузки за счет внешних АКБ высокой емкости обуславливает широкую область применения ИБП данной серии для объектов частных домовладение
Основные преимущества
- Двойное преобразование
- Высокая энергетическая эффективность. КПД в онлайн режиме 95%
- Широкий диапазон входного напряжения 110-288В при нагрузке 80%
- Коэффициент выходной мощности PF=1
- Компактный эргономичный корпус
- ЗУ высокой мощности 12А для подключения внешних АКБ высокой емкости
- Интеллектуальный трехступенчатый режим зарядки для увеличения срока службы аккумуляторов
- ECO режим
- Холодный старт - включение ИБП при отсутствии электропитания
- Автоматическое включение при восстановлении электросети
- Возможность изменения тока заряда на ЖК-дисплее
- Стандартные коммуникационные интерфейсы: RS-232, USB, внутренний слот для установки карты SNMP или сухие контакты
- Работа с ДГУ
- Информативный ЖК-дисплей с дополнительной светодиодной индикацией
Области применения
- Бытовые устройства
- Газово-котельное оборудование частных домовладений
- Холодильное оборудование
- PLC-контроллеры
- Удаленные объекты инфраструктуры
- Системы АСУТП
- Системы безопасности
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование модели | DT1102L | |
| Полная мощность | 2кВА | |
| Активная мощность | 2 кВт (1.8 кВт при 200/208 В) | |
| Фазы на входе | 1 фаза | |
| Фазы на выходе | 1 фаза | |
| Форм-фактор | Tower | |
| Топология | On-line | |
| ВХОДНЫЕ ПАРАМЕТРЫ | ||
| Номинальное входное напряжение | 200 / 208 / 220 / 230 / 240 В | |
| Номинальная входная частота | 50 Гц или 60 Гц | |
| Диапазон напряжений | 110 В ~ 300 В
176В~276В (нагрузка 100%); 276 В ~ 300В (нагрузка 50%); 110В ~176В (линейное уменьшение нагрузки от 100% до 50%) | |
| Диапазон входной частоты | 40 Гц ~ 70 Гц | |
| Входной коэффициент мощности | > 0,99 | |
| Номинальный ток | 9.7 А | |
| Тип входного соединения | IEC C20 | |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||
| Номинальное выходное напряжение | 200 / 208 / 220 / 230 / 240 В | |
| Номинальное выходная частота, Гц | 50 Гц или 60 Гц | |
| Точность выходного напряжения | ± 1,0 % | |
| Искажения выходного напряжения (линейная нагрузка) | <2% | |
| Искажения выходного напряжения (нелинейная нагрузка) | <5% | |
| Выходная частота (режим работы от АКБ), Гц | 50/60 ±0,5% | |
| Выходной коэффициент мощности (PF) | 1 (0.9 при 200/208 В) | |
| Крест-фактор | 3:1 | |
| Перегрузочная способность при работе от электросети | 102 ~ 110% - 30 мин; 110 ~ 125% - 10 мин; 125 ~ 150% - 30 сек | |
| Перегрузочная способность при работе от АКБ | 102%~110%: 1 мин; 110%~125%: 10 сек; 125%~150% - 5 сек | |
| Перегрузочная способность при работе на байпасе | <130 – длительное время; 130% ~ 150% - 10 мин; 150% ~ <180% - 5сек | |
| КПД в режиме работы от электросети | 95% при нагрузке 100% | |
| КПД в экономичном режиме | 98% | |
| КПД в режиме работы от батарей | 91.5% при нагрузке 100% | |
| Тип выходного соединения | 6xIEC C13 и клеммный терминал | |
| ХАРАКТЕРИСТИКИ АКБ | ||
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки | |
| Количество АКБ | 6 шт | |
| Емкость АКБ | Зависит от внешних АКБ | |
| Напряжение на шине постоянного тока | 72 В (DC) | |
| Время перезаряда | Зависит от внешних АКБ | |
| Режим заряда | Трехступенчатый интеллектуальный заряд | |
| Ток заряда | 12 А | |
| Время переключения на батареи | 0 мс | |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания | |
| КОММУНИКАЦИИ И ИНТЕРФЕЙСЫ | ||
| Интерфейсные порты | RS232, USB | |
| Внутренний слот для карты управления | Слот для карт SNMP или "сухие" контакты | |
| Аварийное отключение (EPO) | Есть | |
| ЖК-дисплей и индикация | Цифровой ЖК-дисплей и светодиодная индикация | |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП | |
| РАБОЧИЕ УСЛОВИЯ | ||
| Температура эксплуатации | 0 °С ~ 40 °С | |
| Относительная влажность при эксплуатации | 0 % ~ 95 % | |
| Высота над уровнем моря | 0 ~ 1000 метров | |
| Температура хранения | - 20 °С ~ 70 °С | |
| Класс защиты | IP20 | |
| Тепловыделение в режиме работы от электросети | 321 BTU/час | |
| Тепловыделение в режиме работы от батарей | 430 BTU/час | |
| Уровень шума | <50дБ нагрузка <60%, <55дБ нагрузка >60% | |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
| Размер (ШхГхВ) | 144х398х223 мм | |
| Вес нетто | 6 кг |
